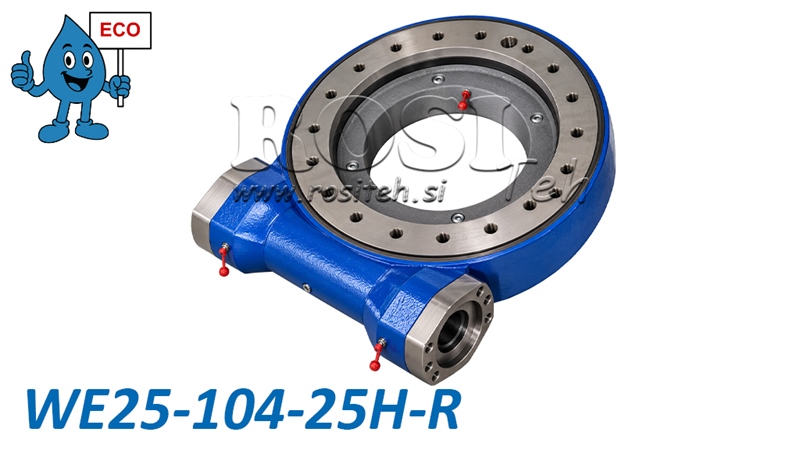

ENTRAÎNEMENT ROTATIF À VIS SANS FIN SÉRIE WEA25 - 34,2 kNm - RAPPORT DE TRANSMISSION 104:1 - ECO

Description

Les entraînements d’orientation à vis sans fin de la série WEA de notre gamme ECO offrent une solution puissante, robuste et économique pour la rotation contrôlée de structures et de machines lourdes. Ils combinent un réducteur à vis sans fin et une couronne d’orientation dans une unité compacte, permettant la transmission d’un couple élevé tout en supportant des charges axiales, radiales et des moments de basculement.

La série WEA ECO offre un excellent rapport qualité-prix et convient aux applications sur machines agricoles, forestières, de construction et industrielles où un couple de rotation élevé et un positionnement précis de la charge sont requis.

Fonctionnement d’un entraînement d’orientation à vis sans fin

Un entraînement d’orientation à vis sans fin fonctionne selon le principe d’une transmission à vis sans fin, dans laquelle une vis sans fin entraîne une couronne d’orientation dentée. Cette conception assure un rapport de réduction élevé, un couple de sortie important ainsi qu’une rotation lente, régulière et contrôlée. L’entraînement peut être actionné à l’aide d’un moteur hydraulique adapté. Sa conception permet une rotation continue à 360°, tandis que la couronne d’orientation intégrée supporte des efforts axiaux et radiaux élevés ainsi que des moments de basculement, ce qui rend l’entraînement adapté aux conditions d’exploitation exigeantes.

Principaux avantages

• Gamme ECO – une solution abordable offrant un excellent rapport qualité-prix.

• Couple de sortie élevé pour la rotation de structures et de charges lourdes.

• Conception compacte et robuste avec couronne d’orientation intégrée.

• Capacité de rotation continue à 360°.

• Rotation précise et contrôlée avec un rapport de réduction élevé.

• Capacité de charge axiale et radiale élevée.

• Grande résistance aux moments de basculement.

• Matériaux de haute qualité et composants d’engrenage traités thermiquement.

• Large gamme de modèles pour différentes charges et applications.

Applications

Les entraînements d’orientation à vis sans fin de la série WEA ECO sont utilisés dans divers secteurs, notamment dans les applications nécessitant une rotation et un positionnement fiables des composants et ensembles de machines lourdes.

• Machines forestières – remorques forestières, grues et structures rotatives.

• Machines agricoles – bras rotatifs, accessoires et équipements agricoles.

• Machines de construction – grues, équipements de levage et plateformes rotatives.

• Équipements industriels – dispositifs de positionnement, tables rotatives et systèmes de manutention.

• Véhicules de transport et véhicules spéciaux – ensembles rotatifs et équipements montés sur véhicule.

Matériaux et construction

Les entraînements d’orientation à vis sans fin de la série WEA ECO sont fabriqués à partir d’aciers de haute qualité offrant une résistance mécanique, une résistance à l’usure et une longue durée de service avec un entretien approprié.

Les composants d’engrenage peuvent être fabriqués en nuances d’acier 45, 50Mn, 42CrMo ou 42CrMo4, tandis que les vis sans fin peuvent être réalisées en acier 42CrMo ou 20CrMoTi. Certains composants sont traités thermiquement afin d’améliorer la dureté et la résistance à l’usure.

La dureté des surfaces de chemin de roulement trempées est comprise entre 55 et 62 HRC, tandis que la dureté de surface de l’ensemble vis sans fin est comprise entre 58 et 62 HRC.

L’entraînement d’orientation à vis sans fin est prélubrifié en usine.

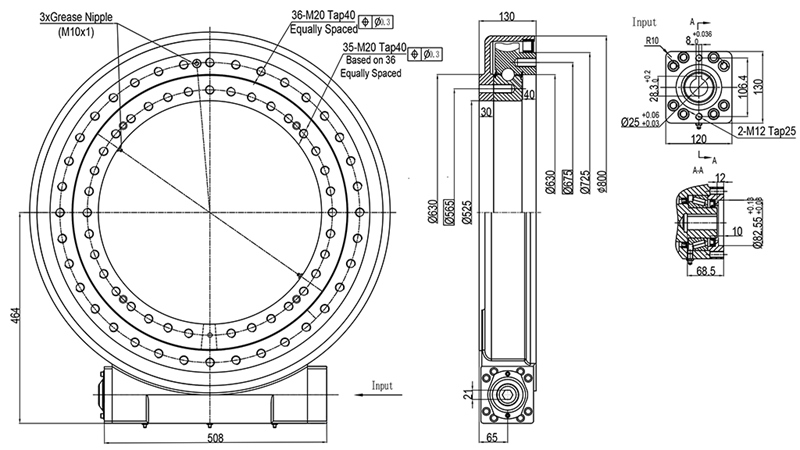

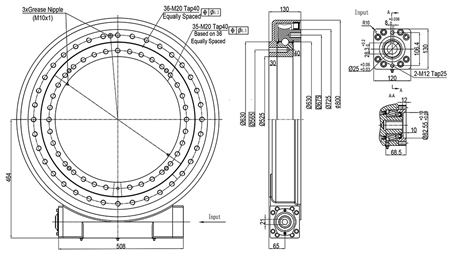

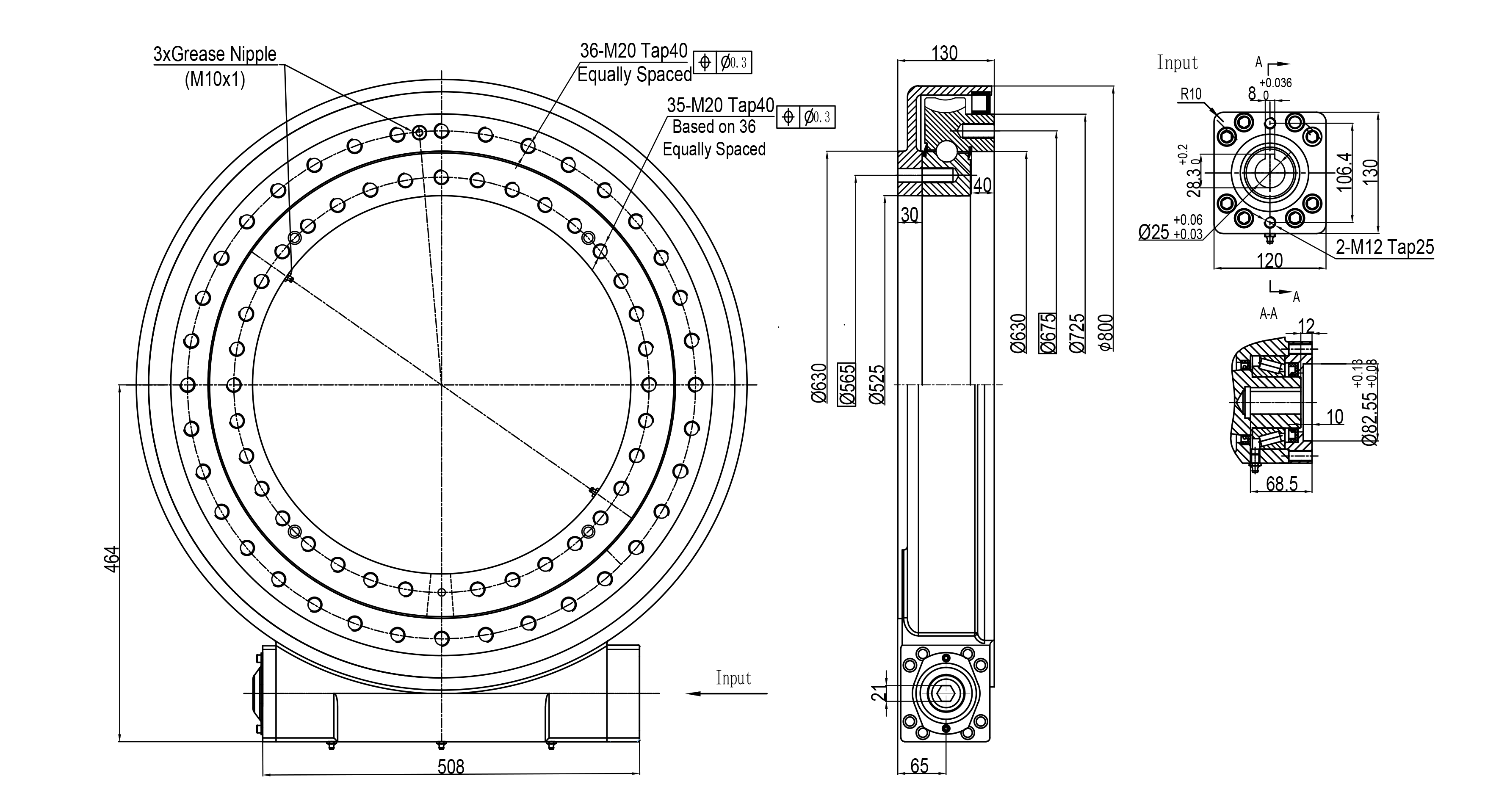

Dimensions WEA25 - ECO

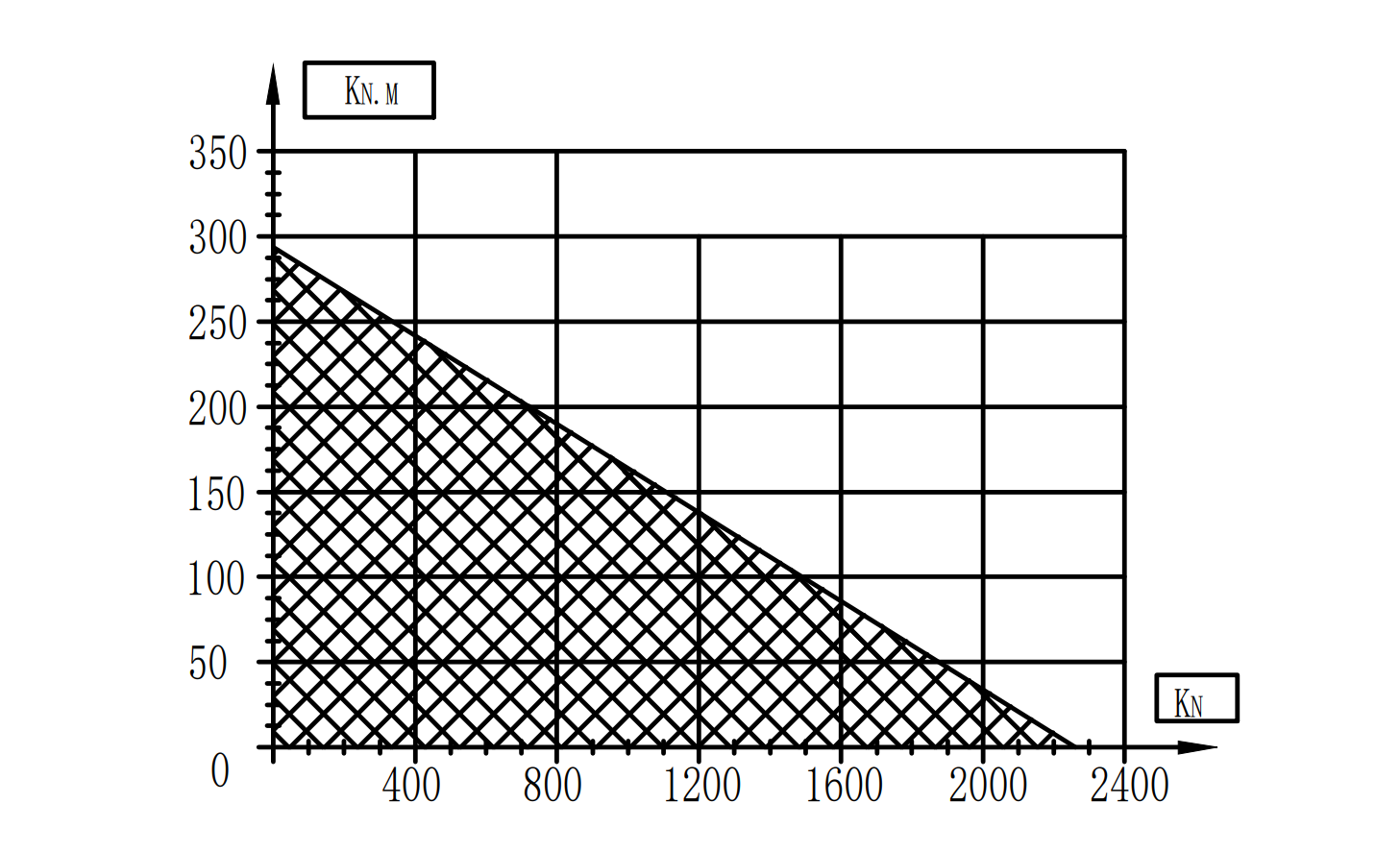

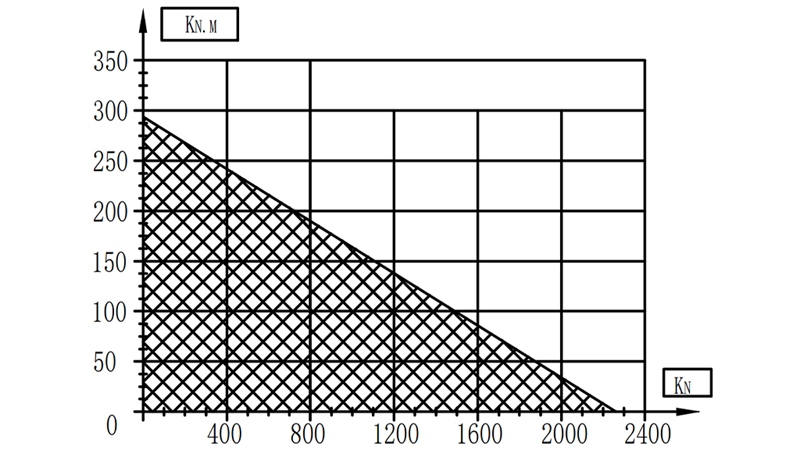

Diagramme de charge limite

Le diagramme indique les combinaisons admissibles de charge axiale et de moment de basculement pour l’entraînement d’orientation à vis sans fin WEA25. Lorsque la charge axiale augmente, le moment de basculement admissible diminue. Pour une sélection correcte et un fonctionnement sûr, respectez les limites de charge spécifiées par le fabricant.

Axe horizontal : Charge axiale en kN.

Axe vertical : Moment de basculement en kNm.

Zone ombrée : Combinaisons de charges admissibles selon le diagramme du fabricant.

Courbe limite : Charge combinée maximale admissible à ne pas dépasser.
