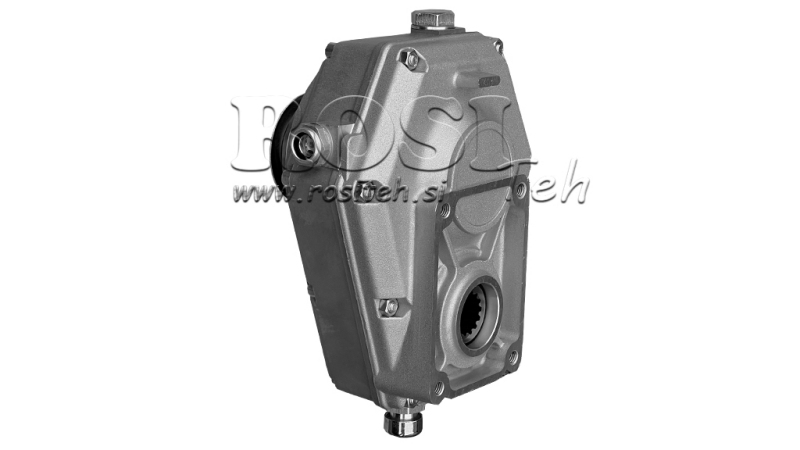

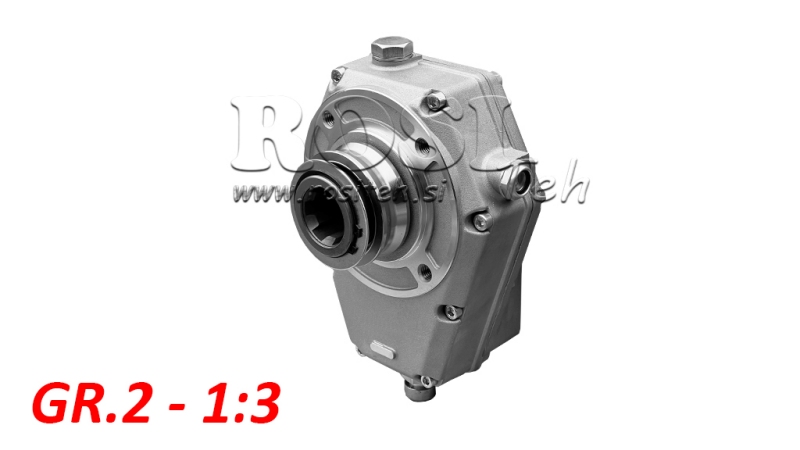

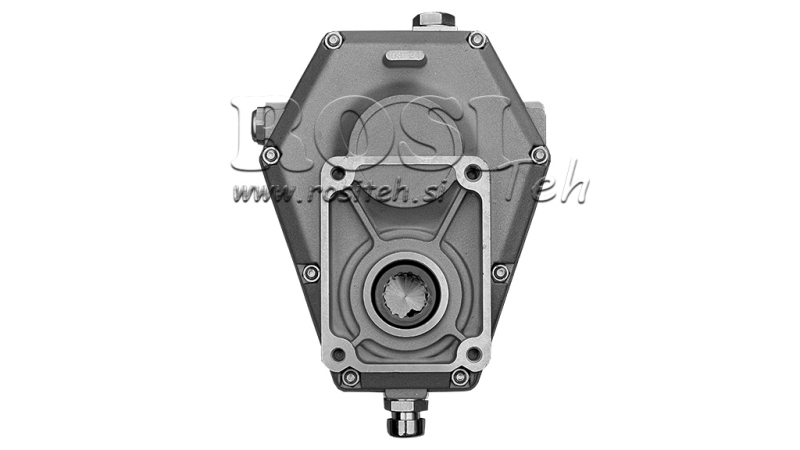

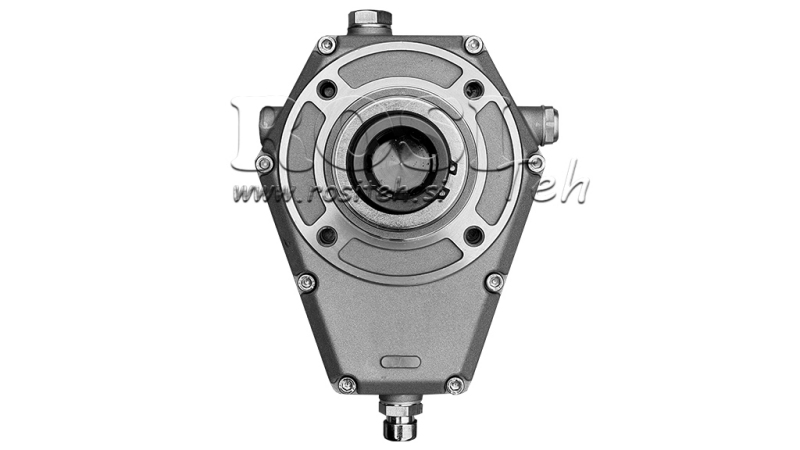

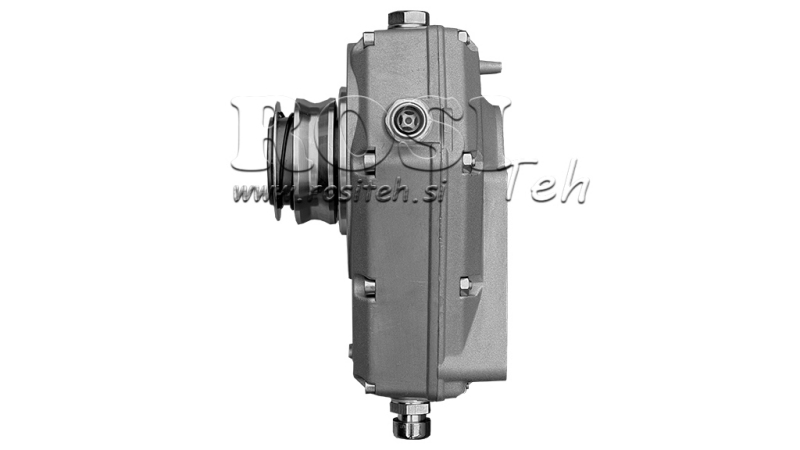

MULTIPLIKATOR GR.2 -1:3 ŽENSKI NA ZATIČ

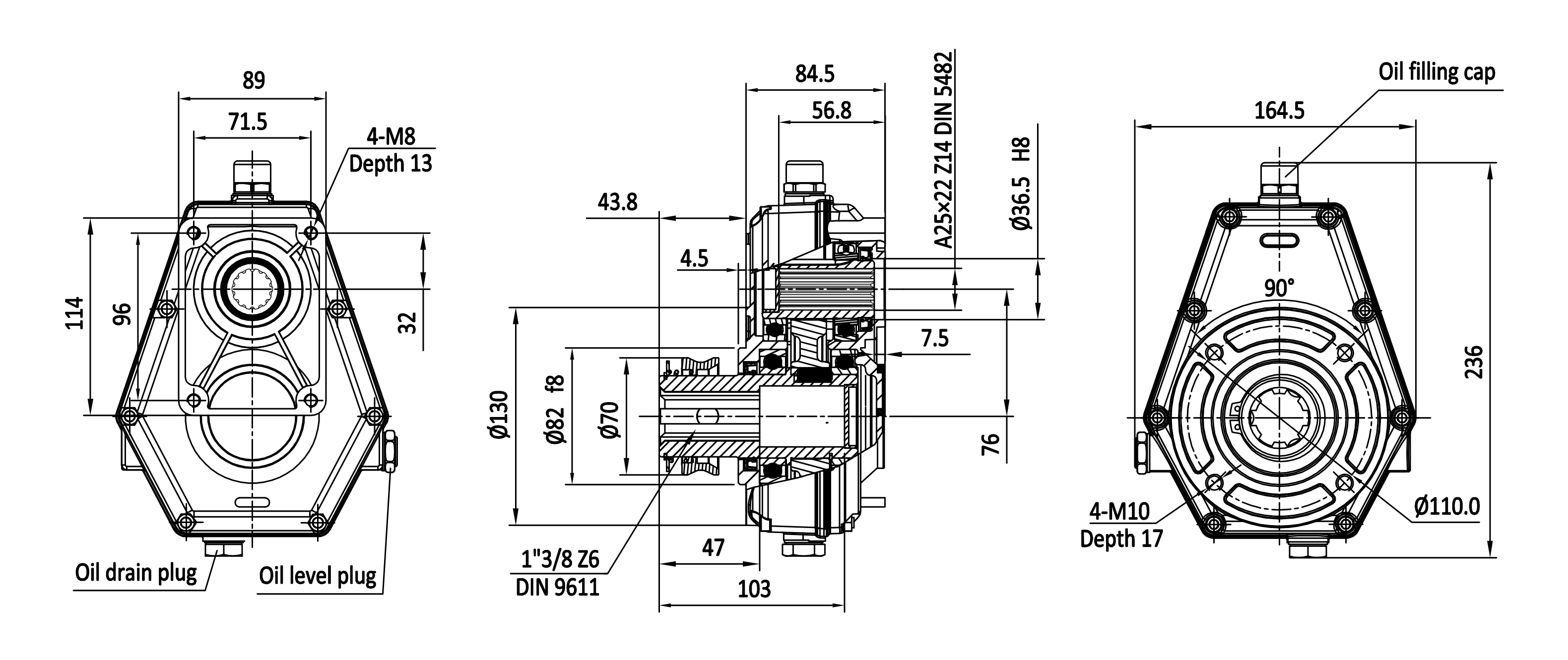

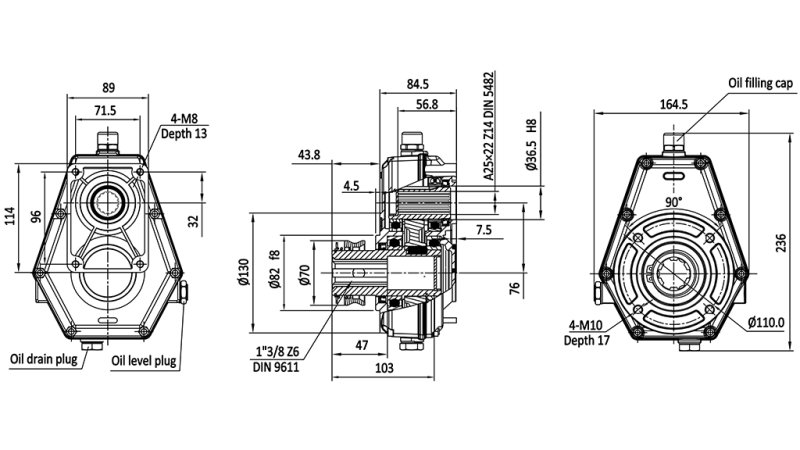

DIMENZIJE

NAVODILA ZA UPORABO

1. Namen uporabe

Multiplikator je mehanski prenos, ki poveča vrtljaje izhodne gredi oziroma osovine in omogoča pogon hidravlične zobniške črpalke preko kardana traktorja (P.T.O.) .

Uporablja se za pogon:

- hidravličnih agregatov,

- gozdarskih vitlov,

- cepilcev za drva,

- drugih hidravličnih naprav.

2. Položaj montaže

Multiplikator mora biti nameščen v pravilnem delovnem položaju, da je zagotovljeno pravilno mazanje zobnikov. Priporoča se horizontalni položaj (črpalka in multiplikator horizontalno poravnana).

Pomembno:

- multiplikator mora biti vedno nameščen tako, da je olje v ohišju v stiku z zobniškim prenosom,

- dolgotrajno delovanje v obrnjenem položaju ni dovoljeno,

- multiplikator mora biti mehansko podprt (ne sme viseti samo na kardanu).

3. Smer vrtenja

Pred montažo preverite smer vrtenja kardanske gredi in zahtevano smer vrtenja hidravlične črpalke.

Nepravilna smer vrtenja lahko povzroči poškodbo črpalke, okvaro tesnil in slab pretok olja.

4. Mazanje z oljem

Multiplikator mora biti stalno mazan z oljem v ohišju, ki zagotavlja ustrezno delovanje zobnikov. Priporočeno olje je reduktorsko olje SAE 90.

Multiplikator mora biti napolnjen z oljem do kontrolnega nivoja.

Pred prvo uporabo odvijte polnilni čep, nalijte olje do kontrolnega nivoja in zaprite čep.

Pred vsako uporabo je potrebno preveriti nivo olja, prvo menjavo pa priporočamo po 50 delovnih urah, nato na vsakih 1500 delovnih ur oziroma 1x letno.

5. Temperatura delovanja

Normalna temperatura ohišja multiplikatorja med delom znaša med 50 in 80°C. V kolikor le-ta preseže 90°C, preverite nivo olja, obremenitev in poravnavo.

6. Vzdrževanje in možne težave
